Професійний розкрійний комплекс для бізнесу з величезним розміром робочого поля 1800х1500 мм. Поле – рухоме, виконане з нержавіючої сітки. Завдяки цьому розкрій відбувається без підпалів та є можливість подавати тканину в зону розкрою в автоматичному режимі.
Ідеально підходить для розкрою матеріалів, виробництва, швейного бізнесу.
Розкрійний комплекс укомплектовано всім необхідним для роботи. Професійне програмне забезпечення, яке легко засвоюється та інтегрується у вже встановлені програми (CorelDraw, AutoCad, Illustrator). Також є власне середовище для створення програм, що управляють. Гравіює картинки у півтонах, здатний працювати з графічними файлами.
Дані верстати широко використовуються у виробництві, де необхідно виконати складний розкрій матеріалу, лазерне різання незамінне для виготовлення складних виробів з найтоншими прорізами, що обумовлюється товщиною променю різання. Лазери даної моделі здатні різати практично будь-яку тканину. Лазерна різка здатна замітини широкий спектр звичного обладнання. Завдяки не високій вартості верстати нашої компанії мають високу швидкість окупності.
Професійний розкрійний комплекс для бізнесу з величезним розміром робочого поля 1800х1500 мм. Поле – рухоме, виконане з нержавіючої сітки. Завдяки цьому розкрій відбувається без підпалів та є можливість подавати тканину в зону розкрою в автоматичному режимі.
Ідеально підходить для розкрою матеріалів, виробництва, швейного бізнесу.
Розкрійний комплекс укомплектовано всім необхідним для роботи. Професійне програмне забезпечення, яке легко засвоюється та інтегрується у вже встановлені програми (CorelDraw, AutoCad, Illustrator). Також є власне середовище для створення програм, що управляють. Гравіює картинки у півтонах, здатний працювати з графічними файлами.
Дані верстати широко використовуються у виробництві, де необхідно виконати складний розкрій матеріалу, лазерне різання незамінне для виготовлення складних виробів з найтоншими прорізами, що обумовлюється товщиною променю різання. Лазери даної моделі здатні різати практично будь-яку тканину. Лазерна різка здатна замітини широкий спектр звичного обладнання. Завдяки не високій вартості верстати нашої компанії мають високу швидкість окупності.
Розкрійний комплекс призначений для розкрою тканини з шириною рулону 1800мм, окремо ви можете замовити верстати з більшою шириною поля. Максимальний діаметр рулону 1200мм, більші діаметри можливі за домовленістю.
Розкрійний комплекс здатний виконувати розкрій тканини в один шар, розкрій в настилах (до 30 шарів), розкрій листових матеріалів, гравіювання та маркування. Здатний різати дерево або фанеру до 10 мм. Станок може різати тканину зі швидкістю до 350мм в секунду, а деякі модифікації до 500мм в секунду.
Оптимальний матеріал – Тканина Cordura (Кордура) 1000D. Орієнтовна швидкість розкрою в один шар при цьому – 350 мм в секунду. Для фанери 6 мм – 15..35 мм в секунду.
Розкрійний комплекс здатний різати в автономному режимі – ви задаєте кількість розкладок які має відрізати FabricBot-2100 і він сам затягує, відрізає та скидає порізані заготовки в необхідній кількості.
Гравірування матеріалів:
– Дерево, пластик, полікарбонат, скло, метал (є обмеження, тільки з покриттям), тканина, камінь та інше.
Ріже:
– Дерево, пластик, полікарбонат, тканина та інше.
Фокусування ручне. Рух лінзи до 4см, що дозволяє легко перелаштуватися на різні товщини матеріалів.
Верстати даної моделі НЕ РІЖУТЬ метал та матеріали що містять в складі метал.
Розкрійний комплекс має рухоме поле для автономної роботи. Поле виконано з нержавіючою сталі, що забезпечує його довговічність. Подача сітки виконана металевим ланцюгом , що встановлений по краях сітки. Також сама сітка армована коленими каліброваними валами 5мм, це забезпечує рівномірний рух сітки по полю без «провисань», перекручувань, «прокруток» – на відміну від китайських аналогів. Рух сітки по полю та під ним виконаний по напрямним виконаним з нержавіючої сталі – це забезпечує довговічність і надійність конструкції. Для приведення руху встановлено кроковий двигун з планетарним редуктором – ви можете регулювати швидкість руху поля. Також забезпечується висока точність переміщення поля.
Для очищення робочого поля від залишків матеріалу передбачені сервісні люки.
ДОДАТКОВО МОЖЕ КОМПЛЕКТУВАТИСЯ:
Які витратні деталі?
Для простоти розрахунку вартості роботи верстату ми рекомендуємо прийняти вартість роботи від 1000 до 2000 грн в місяць без урахування електроенергії. Сюди входять можлива заміна лінзи та дзеркал, заміна лампи раз в рік.
Термін служби залежить від умов експлуатації. Якщо все робити як зазначено в інструкції, термін служби трубки складає – 1,5..2 роки. Далі трубу потрібно міняти (ціна залежить від потужності).
Витрати електроенергії становлять порядку – 1кВт в годину.
Таким чином один день роботи становить порядку – 50грн /день.
Також слід стежити за станом рейок та підшипників, своєчасно їх змащувати силіконовим мастилом (мастило входить в комплект поставки).
Сервісне обслуговування
Наша компанія забезпечує повне сервісне обслуговування, технічну підтримку та повний супровід. Сервісна служба зможе віддалено надати вам консультацію, допомогу та технічну підтримку. За необхідності ми можемо виїжджати на ваше виробництво для здійснення сервісного чи регламентного обслуговування, навчання чи консультації вашого персоналу. Ми розуміємо, що для будь-якого бізнесу стабільна робота обладнання це запорука успіху – тому Ваш успіх та стабільність роботи для нас головне.
Спеціалізація обладнання
Наша компанія є виробником обладнання, тому ми можемо забезпечити спеціалізацію та адаптацію обладнання саме під Ваші задачі. Так, доречі з’явилися спеціалізовані розкрійні комплекси для тканини з шириною рулону 2100 – FabricBot. Ви завжди можете звернутися до наших менеджерів які допоможуть максимально інтегрувати FabricBot-2100 у ваше виробництво чи зменшити час виконання конкретної операції. Прикладом можуть служити лазери для гравіювання на склі з вакуумним столом.
Програмне забезпечення –
RDWorks – це програмне забезпечення для лазерного різання плоских деталей з ЧПУ, яке включає в себе графічне креслення і редагування, процес різання, управління процесом різання, моніторинг системи, моніторинг і налагодження компонентів і так далі.
Більш детально про роботу програмного забезпечення та документацію по роботі з ним – ви можете знайти у розділі база знань. (тут має бути ссилка на базу знань)
FabricBot-2100 має гарантію 24 місяці, з моменту покупки та 6 місяців на лазерну трубу. В гарантую входять всі механічні, електричні та електронні компоненти лазеру, окрім дзеркал, лінз. Більш детально про гарантію ви можете прочитати в розділі повернення та обмін.
Даний верстат має дерев’яне пакування. Враховуючи великі габаритні розміри пакування станки доставляються вантажним транспортом. Доставка не входить в ціну верстату та може бути виконана будь-яким зручним для Вас перевізником. Після отримання – наші спеціалісти приїдуть усі підключать, налаштують, проведуть навчання, це вже входить у вартість обладнання.
| Модель | FabricBot LP |
| Оптична потужність, (Вт) | 150,130,100 |
| Контролер | Ruida |
| Матеріали для обробки | Тканина |
| Робоче поле (Д*Ш), мм | 1500*2100 |
| рухоме | так |
| Матеріал корпусу |
нержавіюча сталь
|
| Тип охолодження | водяне |
| Тип приводу |
кроковий двигун
|
| Переміщення по осі Z | відсутнє |
| Система руху | портальна |
| Напрямні та каретки | HIWIN |
| Тип керування: |
від ПК (інтерфейс USB), Ethernet.
|
| Bluetooth | ні |
| Wi-Fi | ні |
| USB flash | так |
| Тип конструкції корпусу | відкритий |
| Система автоматичного розмотування рулонних матеріалів (опційно) | – |
| Система оптичного розпізнавання контурів (опційно) | – |
| Система лазерного проеціювання зображення (опційно) | – |
| ПЗ (програмне забезпечення) | RDWorks |
| RDWorks (базово) | |
| CorelDraw (опційно) | |
| Illustrator (опційно) | |
| AutoCAD (опційно) | |
| LightBurn (опційно) | |
| Параметри променя: | |
| Джерело випромінювання: | CO2 (трубка) |
| Довжина хвилі (нм) | 10600 нм |
| Ширина лінії (мм) | 0,1 мм |
| Точність позиціювання (мм) | 0,1 мм |
| Швидкість маркування (мм/с) | до 1200 мм/с |
| Лінза |
D-20 мм/F-50.8 мм
|
| Дзеркала | D-25 мм |
| Живлення (В, Гц) |
220 В, 50 ÷ 60 [Гц]
|
| Максимальна споживана потужність (Вт) | до 10 кВт |
| Діапозон робочих температур (° C) | 15 ÷ 25 [° C] |
| Робоча вологість (%) | 20-80 [%] |
| Особливості |
Серія FabricBot – професійний інструмент для розкрою тканини. Можливість конвеєрного виробництва.
|
| Габарити (ВхШхД )(мм) |
1100*3100*2000 мм
|
| Габарити в упаковці (ВхШхД )(мм) |
1000*1000*2000 мм
|
| Вага (кг) | 170 кг |
| Вага в упаковці (кг) | 180 кг |
| Гарантія | 2 роки |
| Джерело випромінювання | 6 місяців |
| Країна виробник | Україна |
| Комплектація |
Верстат, сотовий стіл з протяжкою, чілер CB500, витяжний пристрій (2 шт.), кабель живлення 220 В, компресор, кабель USB для підключення до ПК, кабель Ethernet, трубка для води – 2 шт., трубка для повітря – 1 шт., комплект засобів для догляду (ізопропиловий спирт – 50 мл., волога серветка (спирт) – 2 шт., силіковане мастило – шприц, серветка мікрофібра для оптики)
|
Комплект поставки
– Розкрійний комплекс FabricBot ;
– Чіллер СВ500;
– Компресор АСО-818;
– Витяжний пристрій;
– Пристрій для автоматичного розмотування рулонів;
– Набір дротів для підключення;
– Набір для догляду за верстатом;
Збірна алюмінієва рама, яка дозволяє легко транспортувати машину, забезпечує мобільність і простоту збірки. При цьому забезпечуючи високу точність і високу здатність до модернізації. Ця технологія почала використовуватися в найсучасніших лазерах світових лідерів, таких як TRUMPF і IPG. Наша компанія також використовує цю технологію для виготовлення станини. Верстат має регульовані ніжки. Виконаний з профілю 30х60 або 40х80 мм.
Верстат має лазерну головку з ручним фокусуванням. Фокусування лазера відбувається за рахунок спеціального цангового механізму, який змінює відстань до поверхні матеріалу, відстежуючи оптимальну відстань для різання, незалежно від перепадів і навіть сходинок. Головка має високу точність оптичних компонентів, відмінну якість променю, його стабільність. Система повітряного охолодження забезпечує найкращий ефект охолодження оптичної лінзи. Точне виготовлення, стабільні та надійні деталі. Регулювання діапазону фокусування 40 мм в напрямку осі Z, широке охоплення процесу різання. Лінза 12мм з фокусом 50.8мм виготовлена з ZnSe. Головка підтримує встановлення лінз – 1.5”, 2”, 2.5”, 4”. При цьому в верстаті встановлено дзеркала 25мм.
В якості напрямних використовується рейка MRGH15 HIWIN або аналог. Ця система забезпечує простоту і надійність, а також дозволяє легко контролювати технічний стан машини. Рейки цієї серії здатні витримувати навантаження до 3000 кг. Мають систему змащування. Рейки забезпечують тривалий час служби без заміни.
Однією з найважливіших частин верстата є механічні компоненти та приводи, які відповідають за
переміщення системи координат верстата. Лазерний верстат оснащений сучасним ремінним приводом профілю GT-2, з шириною ременя 16мм (по осі Y) та 10 мм (по осі Х) зі сталевим кордом, що дозволяє досягати високих швидкостей при збереженні високих динамічних і точних характеристик.
Передача ремінь-шестерня, на відміну від кульково-гвинтової пари, дає більше можливостей для створення швидких рухів, так як кульково-гвинтова пара має обмеження по довжині через провисання і більш низькі динамічні характеристики.
Верстати обладнанні двигунами гібридними двигунами NEMA 23 – 3 шт – два двигуни на осі Y, для більш плавного руху. Двигуни, що використовуються мають зусилля в 30 Нм, що є одним з найбільших для двигунів в даному типорозмірі. Дані двигуни мають вбудований енкодер, що дозволяє забезпечувати дуже високий крутний момент та підтримувати високу швидкість руху.

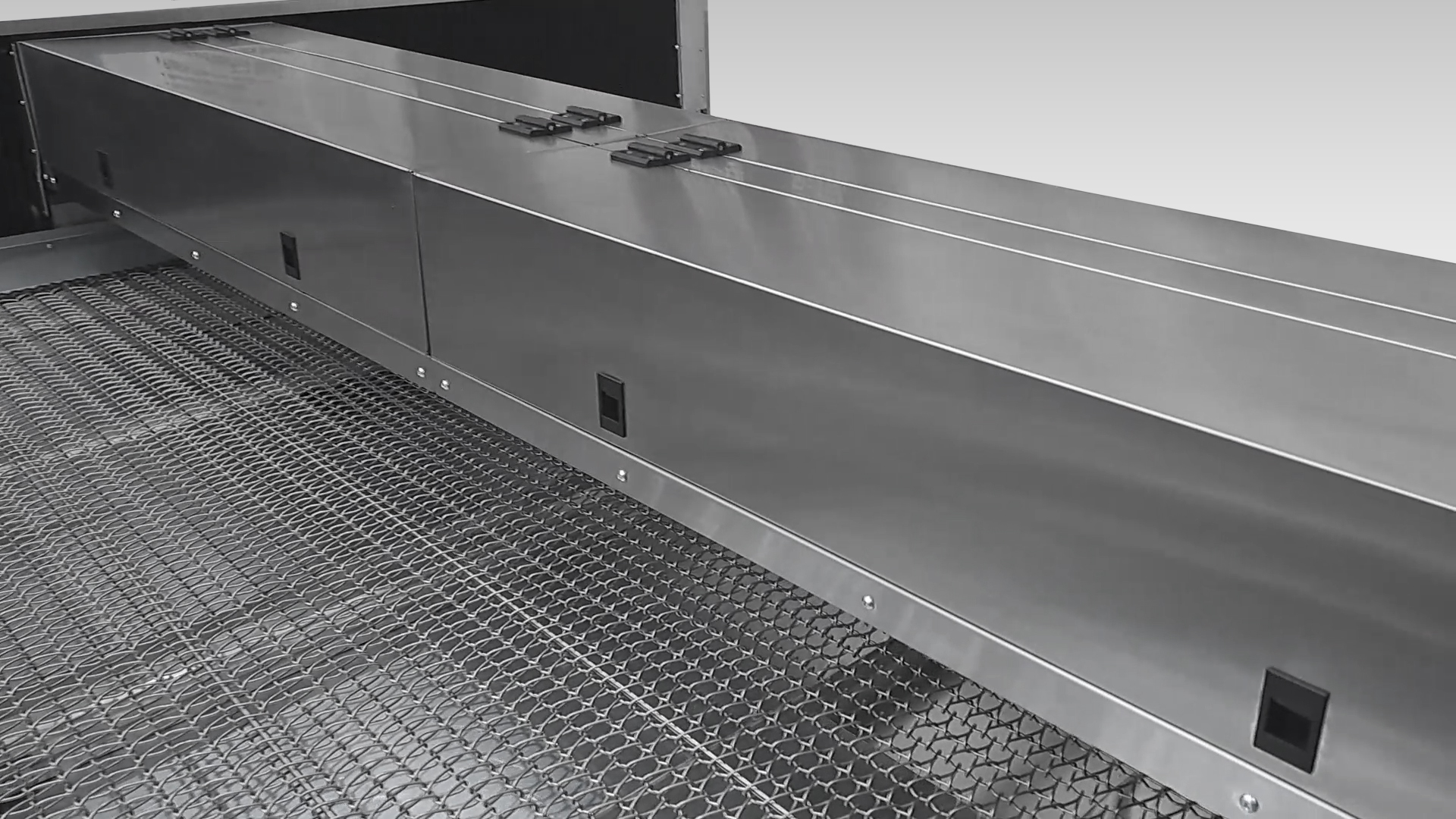

Корпус та деталі виконані з нержавіючої сталі – все технологічно і компактно зібрано, ніякого “зварювання”. Завдяки цьому деталі довгий час зберігають товарний вид, їх легко чистити. Також деталі з нержавіючої сталі важко пошкодити, на відміну від деталей з фарбованими корпусами. Кожух з нержавіючої сталі – просто красиво. Верстат має зручний та впізнаваний дизайн.
Управління RDC6445 – найсучасніший і найтехнологічніший контролер для верстатів подібного типу. Контролер Ruida RDC6445 призначений для лазерних граверів. Сумісний із кольоровим дисплеєм Ruida RDC6445. Контролер має вбудовану пам’ять 256 Мб. На корпусі контролера є 15 світлодіодів, які сигналізують про стан обладнання та роботу інших пристроїв. Існує функція завантаження файлів через USB. З одного боку розташовані роз’єми для підключення USB-накопичувача та ПК. З протилежного боку розміщені роз’єми для підключення дисплея, блока живлення, високої напруги.

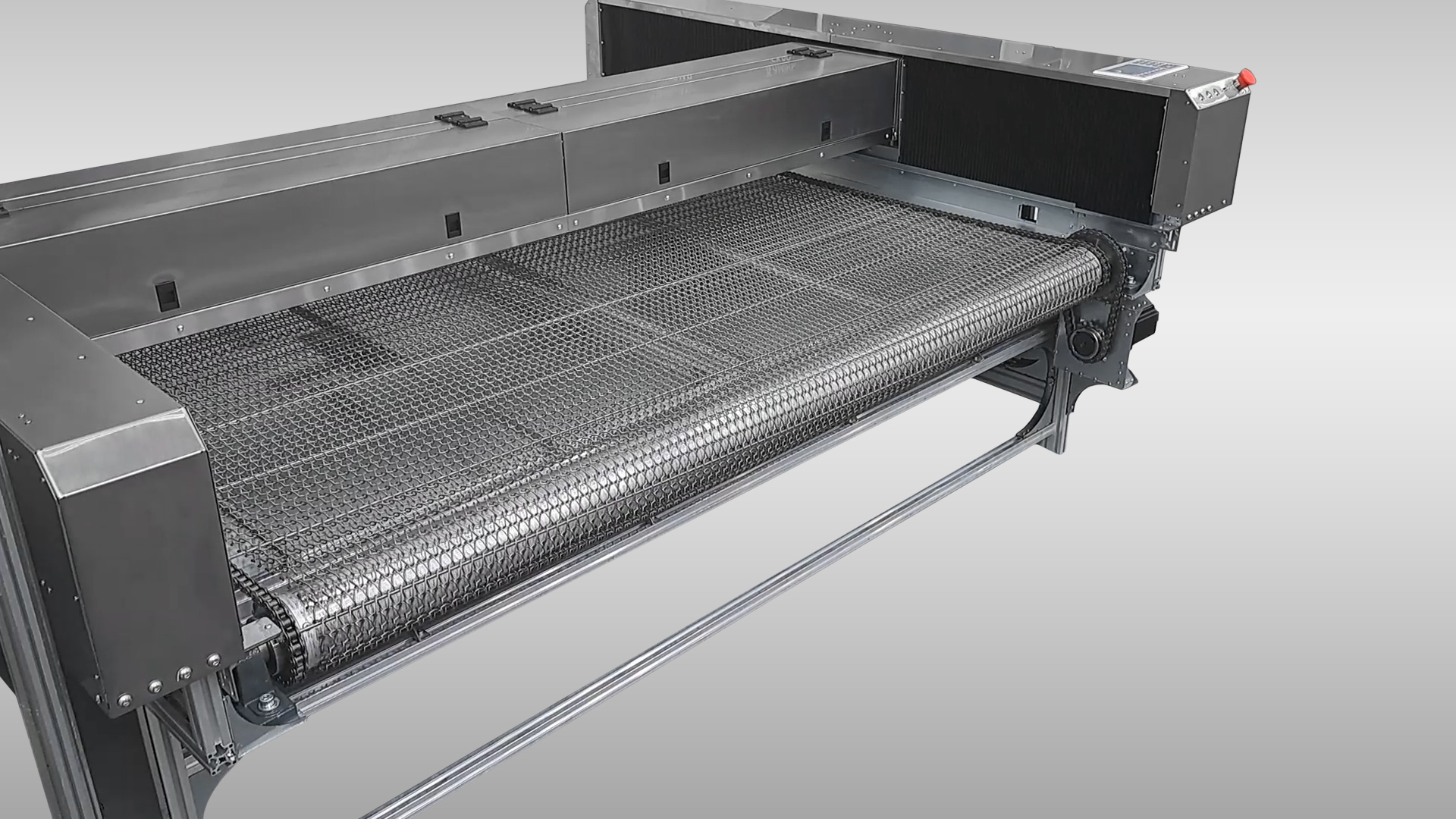

Лазерні верстати FabricBot-2100 – рухоме робоче поле, виконане сіткою для роботи з дрібними деталями та тканиною. Такий принцип дозволяє повністю автоматизувати роботу коплексу FabricBot-2100 . Сітка виконана з нержавіючої сталі, це зменшує кількість «підпалів» та покращує вентиляцію. Якщо вам необхідно підібрати крок сітки під ваш матеріал чи вироби ви можете звернутися до наших менеджерів.

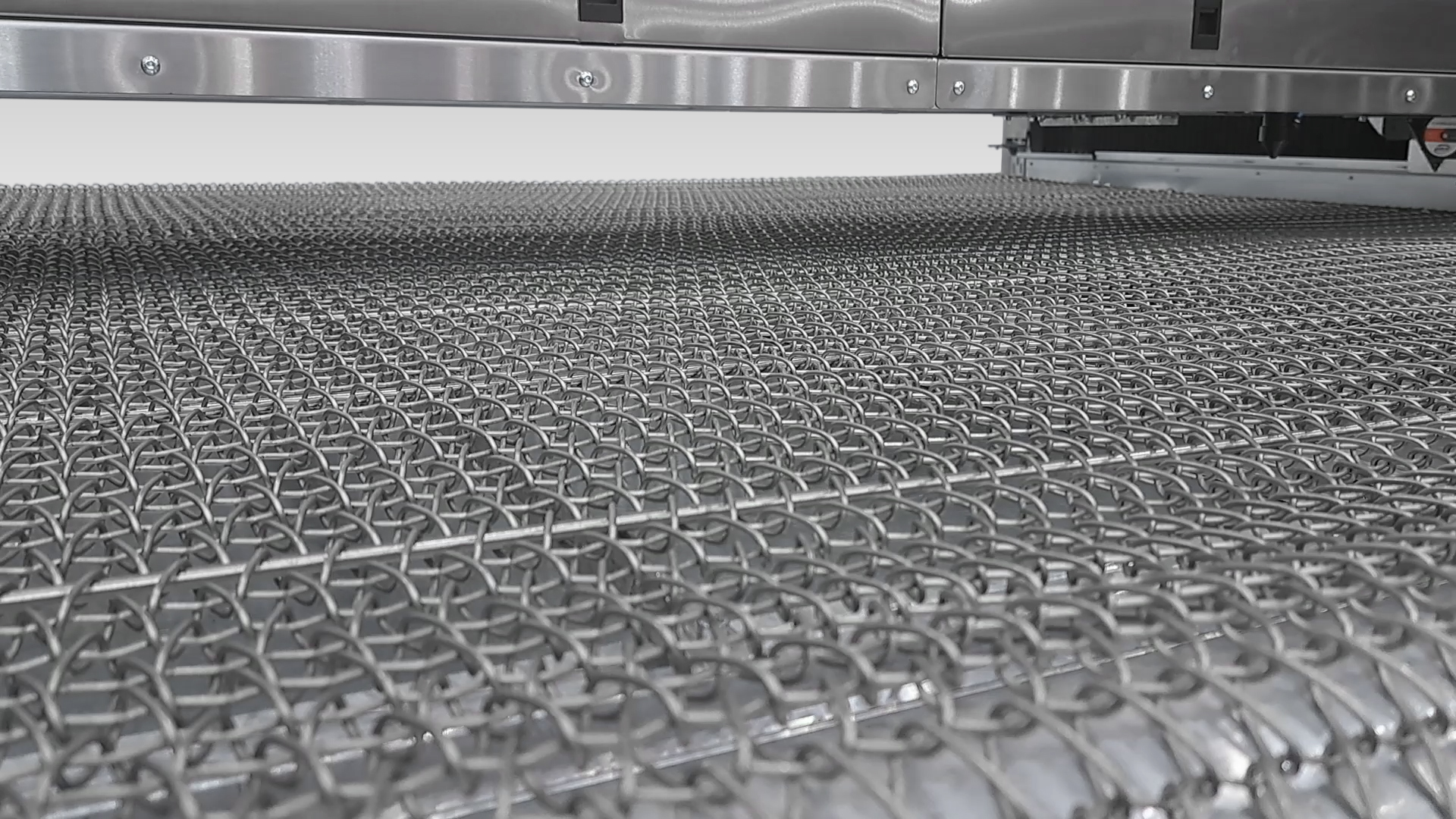

Поле виконано з нержавіючою сталі, що забезпечує його довговічність. Подача сітки виконана металевим ланцюгом , що встановлений по краях сітки. Також сама сітка армована коленими каліброваними валами 5мм, це забезпечує рівномірний рух сітки по полю без «провисань», перекручувань, «прокруток» – на відміну від китайських аналогів. Рух сітки по полю та під ним виконаний по напрямним виконаним з нержавіючої сталі – це забезпечує довговічність і надійність конструкції. Для приведення руху встановлено кроковий двигун з планетарним редуктором – ви можете регулювати швидкість руху поля. Також забезпечується висока точність переміщення поля.
Лазерні верстати FabricBot-2100 обладнанні – системою видалення диму – що керується з передньої панелі верстату. В залежності від модифікації це може бути три або чотири витяжні системи з продуктивністю порядку 2000м3 в година. Завдяки чому при роботі відкритої системи кількість диму буде мінімальна, спів розмірною з закритими верстатами, при цьому ви отримуєте всі переваги відкритого верстату. Легкий процес завантаження заготовки та збору готових виробів.
Станок має в комплекті металеві переходи та повороти. Гофрорукав не входить в стандартну комплектацію. Вихід вентиляції зазвичай 150мм. Напруга живлення 220В.

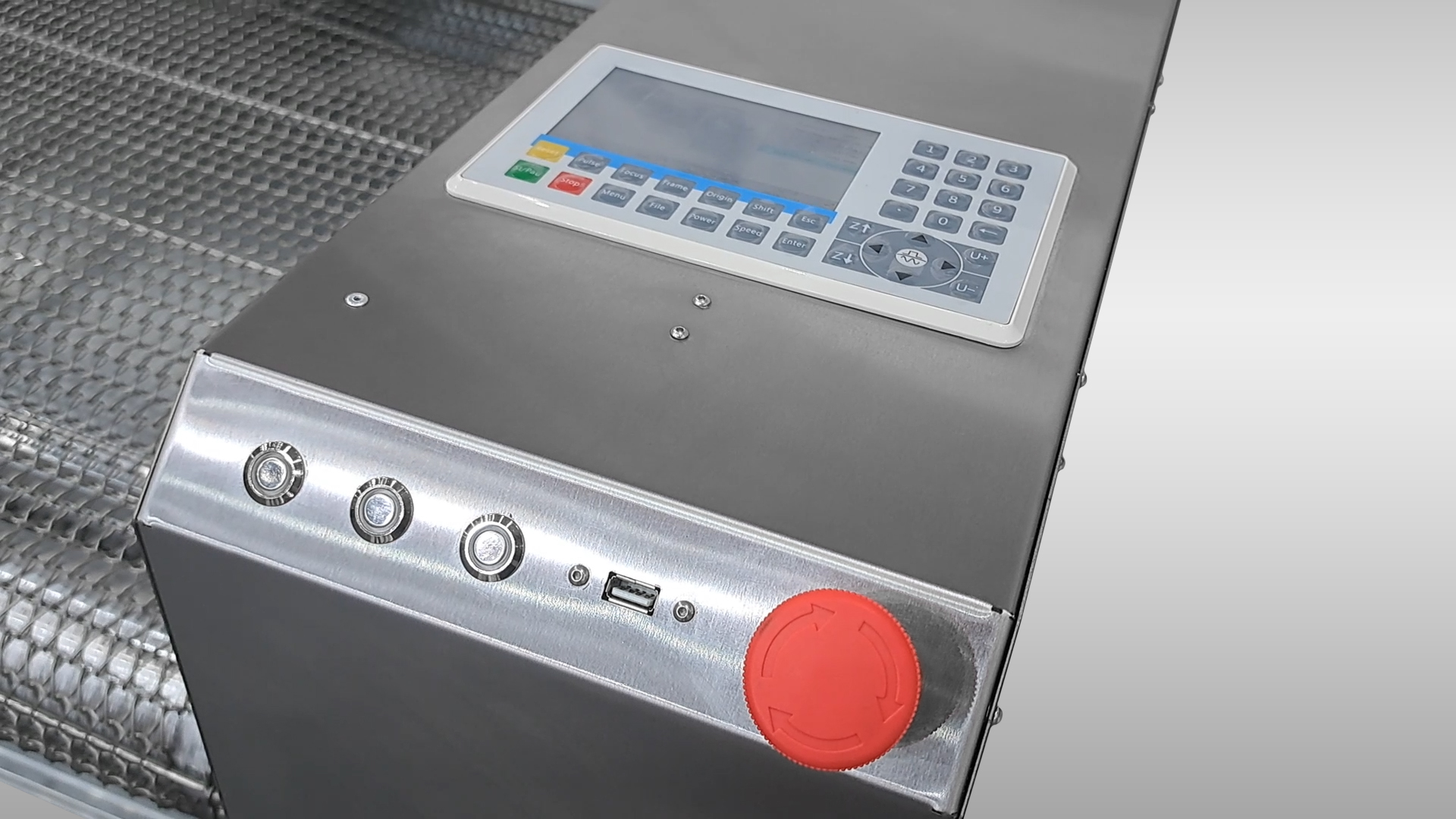

Оскільки лазери даного типу є професійними верстати – особливу увагу приділено організації робочого місця оператору та кабель менеджменту. Саме тому на корпусі пристрою є додаткові розетки куди оператор може підключити за необхідності ноутбук, зарядний пристрій чи додаткове обладнання. Також сам верстат має промислову розетку з заземленням для підключення. Організовано керування витяжним пристроєм, компресором
Лазерні верстати FabricBot-2100 обладнанні температурним захистом з індикацією поточної температури, що захищає лазерну трубу від перегріву та значно продовжує її термін служби. Також лазер обладнаний водяним захистом – що унеможливлює роботу без подачі охолодження для лазерної трубки. Все це робить верстат безпечнішим та продовжує термін служби.
Машина оснащена системою водяного охолодження на основі фреонового чілера СВ-500. В комплекті є помпа водяного охолодження. Для повноцінної роботи системи достатньо 10 літрів і дистильованої води. Фреоновий чілер забезпечує робочий діапазон температур 18..20*С при будь-якій температурі оточуючого середовища. Пристрій простий в роботі, може бути обслужений будь-яким майстром по роботі з холодильним обладнанням. Система охолодження з фреоновим контуром забезпечує постійну підтримку оптимальної робочої температури трубки. Зовнішня система водяного охолодження оснащена регулятором температури і дозволяє зменшити частоту заміни води. Використовується екологічно чистий холодоагент. Точність регулювання температури: ± 1°С. Тривалий термін служби, простота експлуатації.
Машина оснащена компресором і системою подачі повітря. Є можливість встановити опційну систему для автоматичного налаштування включення компресора. Це виключає можливість помилки з боку оператора машини, значно підвищує ефективність і продуктивність. Регулювання відбувається автоматично завдяки реле з електронним управлінням. В комплекті компресор ACO-818.
Верстат оснащений захистом лазерної трубки зі швидким доступом. Завдяки розміщенню трубки на порталі значно спрощується процес налаштування і збільшується потужність – за рахунок зменшення світлового шляху лазеру. Світловий шлях теж має захист – що підвищує безпечність роботи пристрою. Також на порталі можна розмістити додаткові виходи аспірації.
Лазерні верстати FabricBot-2100 обладнанні індуктивними кінцевими вимикачами, що значно підвищує точність калібрування. На додачу до значно вищого дроблення кроку завдяки драйверам – верстат має високу точність до 0.01мм
Розкрійні комплекси мають у своєму складі систему автоматичного розмотування рулонів. Пристрій обладнано чутливим ємнісним датчиком здатним спрацьовувати на саму тонку та тендітну тканину. Даний тип датчиків є значно дорожчим за оптичні та більш стабільним в роботі. Розмотування рулонів працює не залежно від рухомого поля, тому не залежить від залишку матеріалів на рулоні. Балка на яку встановлюється рулон розрахована на вагу до 60 кг. Якщо вам потрібно більшу вагу – зверніться до менеджерів.
