GalvoBot професійний гравер для бізнесу з розміром робочого поля від 50х50 мм до 200х200 мм.
Верстати широко використовуються у виробництві, де необхідно виконати маркування НЕМЕТАЛЕВИХ виробів, заготовок, готових виробів, пакування. Також завдяки даним верстатам можливо наносити зображення на неметали, поверхні з дерева, шкіри, фанери, папери, картону, пластика, фарбованої сталі, алюмінію, композитних панелей. Даний тип лазера не здатний маркувати метали.
GalvoBot здатні виконувати:
⦁ Гравіювання та нанесення маркування на НЕ МЕТАЛЕВІ поверхні;
⦁ Нанесення маркування та гравіювання на деталі круглої форми;
⦁ Нанесення маркування деталі складної форми;
⦁ Розкрій плоских НЕМЕТАЛЕВИХ заготовок з товщиною до 2мм;
Даний тип лазерів ідеально підходить для гравіювання на дереві чи фанері, чи робить себе незамінним в процесах де потрібно велика кількість гравіювання. Ідеально підходить для виготовлення сувенірів, маркування готових виробів, нанесення зображення на готові вироби (клавіатури, корпуси, чохли тощо).
Також основною відмінністю від звичайних СО2 лазерів, окрім швидкості гравіювання, є висока чіткість(роздільна здатність) гравіювання. Таку якість та деталізацію не можливо отримати на звичайних СО2 лазерах.
GalvoBot містить в комплекті поставки все необхідне для роботи та не потребує додаткових витрат. Гравіювальний комплекс укомплектовано всім необхідним для роботи. Професійне програмне забезпечення, яке легко засвоюється, інструкція користувача українською мовою.
Програмне забезпечення здатне працювати з векторними та растровими файлами імпортованими з таких програм як CorelDraw, AutoCad, Illustrator та інші. Також є власне середовище для створення програм, що управляють. Гравіює картинки у півтонах, здатний працювати з графічними файлами. Може працювати з платними професійним програмним забезпеченням – LightBurn – де є власне середовище для створення програм, що управляють та гравіювання картинок у півтонах, здатний працювати з графічними файлами.
Станок приходить у зібраному вигляді, тому може бути встановлений навіть у приміщенні з вузькими проходами. Завдяки своїй простоті та компактності – гравер може бути встановлений на звичайний робочий стіл. Пристрій має компоновку з двох блоків – блок гравера за штативом та чілер(холодильник). Зверніть увагу – ці блоки можна роз’єднувати, ставити поряд. GalvoBot здатний працювати 24/7 та не потребує особливого догляду. Все що вам залишається – ознайомитися з інструкцією та почати працювати. В комплекті програмне забезпечення яке налаштовано для роботи з обраною лінзою. Ми використовуємо тільки ліцензійні плати керування, тому на відміну від китайських аналогів, у Вас не буде проблем з встановленням драйверів та з програмним забезпеченням для будь-яких операційних систем. Зверніть увагу, для роботи Mac ОС – вам слід використовувати платну програму LightBurn, що не входить у вартість верстату.
GalvoBot не може працювати без ПК. Вимоги до ПК ви можете знайти в розділі «Налаштування та документація». Всі зміни в керуючій програмі виконуються на ПК.
Для зручності встановлення фокусної відстані, на скануючій головці встановлені додаткові лазерні указки.
Всі плати не залежно від комплектації підтримують підключення поворотного механізму для гравіювання на циліндричних поверхнях. Ви завжди можете замовити подібний механізм у нас.
GalvoBot має вивід для підключення вмикача для серійного гравіювання, сам вмикач вже включено в комплект поставки.
Особливістю експлуатації є використання лазера в приміщеннях де не може бути температури нижче нуля градусів Цельсія. Якщо для Вас це проблема – зверніться для додаткової консультації до менеджерів.
GalvoBot призначений виключно для гравіювання. Можливості різати тонкі пластини – є не декларованою можливістю та не регламентуються нашою компанією.
Основними матеріалами на яких гравіює GalvoBot є – дерево, фанера, шкіра, пластик, папір, картон, резина, скло та інші неметали Гравіює на:
Здатний знімати амальгаму з дзеркала, здатний гравіювати на склі.
Якість залежить від вмісту фарби, металів та їх похідних. Тому на деяких матеріалах буде чудовий результат, а на інших навіть не залишить сліду.
Не гравіює чисті метали без покриття. Для гравіювання на металах слід використовувати FiberBot.
Має колосальну швидкість гравіювання до 3000мм в секунду. Має можливість підсвітки контуру майбутнього зображення.
Більш детальну інформацію про режими роботи ви можете знайти в розділі «Налаштування та документація». Фокусування на поверхні відбувається в ручному режимі. GalvoBot має робоче поле яке визначається лінзою, Ви можете обрати необхідне робоче поле при замовленні. Діапазон від 50х50 до 200х200.
Які витратні деталі?
Верстати даного класу не мають витратних матеріалів. Термін служби лазерної труби – 10000 годин, що становить понад 1 рік.
Для простоти розрахунку вартості роботи верстату ми рекомендуємо прийняти вартість роботи від 800 до 1200 грн в місяць без урахування електроенергії. Сюди входить можлива заміна лінзи та заправка лазерної трубки.
Термін служби залежить від умов експлуатації. Якщо все робити як зазначено в інструкції, термін служби лазерної трубки складає – 1 рік. Далі потужність починає поступово падати і вам доведеться або збільшувати швидкість, або зменшувати швидкість (Ціна залежить від потужності).
Витрати електроенергії становлять порядку – 1 кВт в годину.
Таким чином один день роботи становить порядку – 50грн /день.
Також слід стежити за станом рейок та підшипників, своєчасно їх змащувати силіконовим мастилом (мастило не входить в комплект поставки).
Спеціалізація обладнання
Наша компанія є виробником обладнання, тому ми можемо забезпечити спеціалізацію та адаптацію обладнання саме під Ваші задачі. Так, з’явилися спеціалізовані конвеєрні лінії для станків FiberBot. Ви завжди можете звернутися до наших менеджерів які допоможуть максимально інтегрувати GalvoBot у ваше виробництво чи зменшити час виконання конкретної операції. Прикладом можуть служити лазери для гравіювання на готових виробах з конвеєрною подачею, де маркування відбувається повністю в автоматичному режимі.
Програмне забезпечення –
В комплекті програмне забезпечення для промислового використання EzCad. Компанія розробник JCZ, має багато продуктів та є лідером в галузі. Програма Ezcad є найбільш поширеною серед маркерів, як оптоволоконних так і газових. Вона зустрічається в 90% випадків, якщо йдеться про маркери вироблені в Китаї. Це не говорить про її дешевизну та низьку якість, а навпаки, саме відмінний контролер та якісне програмне забезпечення забезпечили їй популярність. Програмне забезпечення має дуже багато функцій та особливостей, які будуть корисні користувачеві. Освоєння основних функцій EzCad відбувається протягом 20-30 хвилин. Насправді, контролер – «мізки» вашого маркера. Саме він забезпечує взаємозв’язок між: сканаторною головкою, лазерним джерелом та поворотним пристроєм, якщо такий використовується. В комплекті є інструкція з користування українською мовою.
Може працювати з платними професійним програмним забезпеченням – LightBurn – де є власне середовище для створення програм, що управляють та гравіювання картинок у півтонах, здатний працювати з графічними файлами. В комплект поставки не входить.
GalvoBot має гарантію 24 місяці з моменту покупки. В гарантію входять всі механічні, електричні та електронні компоненти лазеру. Гарантія на лазерну трубку складає 6 місяців. Більш детально про гарантію ви можете прочитати у розділі повернення та обмін.
Даний верстат має дерев’яне пакування. Враховуючи розміри пакування станки доставляються вантажним транспортом або кур’єрською службою. Доставка не входить в ціну верстату та може бути виконана будь-яким зручним для Вас перевізником. Після отримання – наші спеціалісти можуть дистанційно допомогти з підключенням та налаштуванням. Окремо ви можете замовити онлайн курс навчання. Базове онлайн навчання вже входить в ціну верстату.

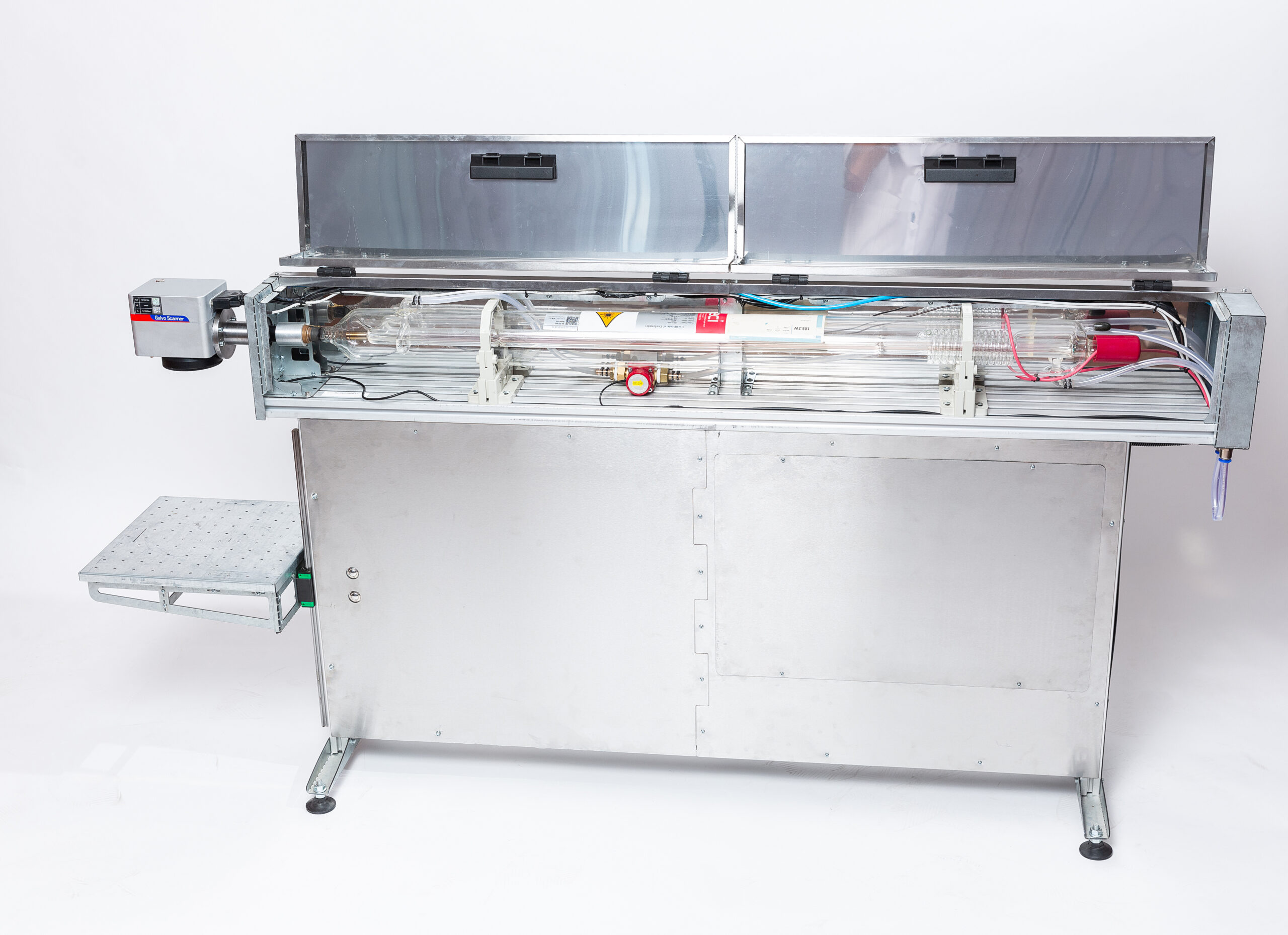

На верстаті встановлено лазерна трубка RECI W2, модифікована спеціалістами нашої компанії. На даний момент гравери цього типу випускаються однієї потужності. В залежності від поставлених вами задач, ми можемо збільшити потужність, це може бути 130, 150, 200Вт. Ми вже багато років працюємо саме з цими лазерними трубами, знаємо всі нюанси роботи та проводимо сервіс для них. Зверніть увагу, на просторах інтернету дуже мало інформації про даний тип лазерів.
На верстаті встановлено лазерну головку SINO-Galvo з функцією автофокусування. Завдяки закритому та опечатаному корпусу лазера, виключено потрапляння забруднень, тому станок не потребує обслуговування або чистки. Волоконний лазер є найбільш надійним і має великий ресурс роботи.
Головка має високу точність оптичних компонентів, відмінну якість променів, його стабільність. Високоякісна пилонепроникна конструкція, ефективно захищає від потрапляння пилу. Точна обробка, стабільні та надійні деталі. Підтримує лінзи з різьбою кріплення М85. Має додаткові лазери для встановлення фокусу. Довжина хвилі 10 064нм.
Лазерний гравер містить у своєму складі додатковий, червоний лазерний промінь для проекціювання майбутнього зображення. Таким чином ви можете попередньо перевірити чи попадає та чи поміщається майбутнє зображення на заготовку. За необхідності зробити корективи в макеті до нанесення на заготовку. Це значно спрощує роботу з лазером на відміну від наших конкурентів.
У своєму обладнанні ми використовуємо імпульсні блоки живлення MeanWell. Компанія є провідним тайванським виробником імпульсних джерел живлення, що постійно модернізує і розширює номенклатуру своєї продукції, впроваджуючи нові технології та орієнтуючись на потреби ринку. Блоки живлення MeanWell відрізняються високою надійністю, широким діапазоном вхідної напруги, що особливо актуально в нашій країні. Також вони мають високий ступінь захисту від завад та «стрибків напруги». Завдяки тому що генератор живиться від блоків MeanWell, ви можете бути спокійні за ваше обладнання. Блок живлення має повітряне охолодження та низький рівень шуму.
В якості напрямних використовується рейка MRGH15 HIWIN або аналог. Ця система забезпечує простоту і надійність, а також дозволяє легко контролювати технічний стан машини. Рейки цієї серії здатні витримувати навантаження до 3000 кг. Мають систему змащування. Рейки забезпечують тривалий час служби без заміни.
Для руху фокусуючої головки використовується гвинтова пара. Кульково-гвинтова пара має значно вищі навантажувальні характеристики та більшу точність. Використовується рухомий гвинт з нержавіючої сталі для тривалої роботи без зношування.
Верстат оснащений платою керування BJJCZ DIGIT LIGHT для промислового використання EzCad. Компанія розробник – JCZ. Плата забезпечує взаємозв’язок між: сканаторною головкою, лазерним джерелом та поворотним пристроєм, якщо використовується. Відрізняється високою надійністю та стабільністю роботи. Наша компанія використовує тільки ліцензійні плати які не мають проблем з встановленням драйверів та програмного забезпечення. Всі плати, не залежно від комплектації підтримують поворотну вісь.
Для керування поворотною віссю може бути встановлений цифровий драйвер DM556 – високопродуктивний драйвер з напругою живлення 24 В постійного струму та вихідний струм 5,6 Ампер. Максимальна частота імпульсу 200 кГц. Двигун має низький рівень вібрації і мінімальний рівень шуму. Функція подавлення резонансу – забезпечує оптимальний крутний момент. При холостому ході відбувається автоматичне зниження струму. Має захист від перегріву, перевантаження по току, 15 режимів роботи, максимум 25600 імпульсів на оберт.
Верстати можуть комплектуватися поворотним механізмом. Наша компанія пропонує на вибір два поворотних механізми – звичайний або для ювелірної справи. Обидва механізми прості в роботі та забезпечують високу точність та надійність. Механізми взаємозамінні та можуть бути куплені окремо.
Корпус та деталі виконані з нержавіючої сталі – все технологічно і компактно зібрано, ніякого “зварювання”. Завдяки цьому деталі довгий час зберігають товарний вигляд, їх легко чистити. Також деталі з нержавіючої сталі важко пошкодити, на відміну від деталей з фарбованими корпусами. Кожух з нержавіючої сталі – просто красиво. Верстат має зручний та впізнаваний дизайн.
Робоче поле лазерних верстатів забезпечується лінзою. В залежності від обраної Вами лінзи воно може складати від 50х50 мм до 200х200 мм. На цій площі лінза забезпечує лінійність характеристик та рівномірність розподілення лазерного випромінювання. Лінзи мають різьбу кріплення М85. Ми використовуємо фірмові лінзи виробника Apex, що дає змогу підтримувати високу якість самих лінз та повторюваність параметрів.
Збірна алюмінієва рама, яка дозволяє легко транспортувати машину, забезпечує мобільність і простоту збірки. При цьому забезпечуючи високу точність і високу здатність до модернізації. Ця технологія почала використовуватися в найсучасніших лазерах світових лідерів, таких як TRUMPF і IPG. Наша компанія також використовує цю технологію для виготовлення станини. Верстат має регульовані ніжки. Виконаний з профілю 30х60 мм або 20х40 мм.
Машина оснащена системою водяного охолодження. Зверніть увагу, що система в якості теплоносія треба використовувати дистильовану воду, тому цей тип лазерів чутливий до вибору приміщення. Лазери не можна експлуатувати при температурах близьких до нуля градусів Цельсія.
